過熱蒸気発生装置UPSS 1200℃ Sシリーズ

既存ボイラーに取付可能。

最高蒸気温度 1200℃
起動時間 約90分
熱効率 95%以上(※1)
既存ボイラー ○(※2)
簡易ボイラー式
電波法の規制 受けない
メンテナンス 配管清掃とバルブ交換
キャスター付 ○(※3)

※1 蒸気発生量20kg/h以上の製品に限る。
※2 Wシリーズと併用可能。
※3 蒸気発生量20kg/h以下の製品に限る。

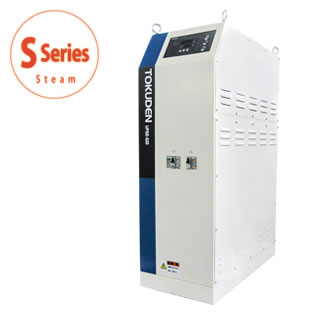

  • 1200℃ Sシリーズ

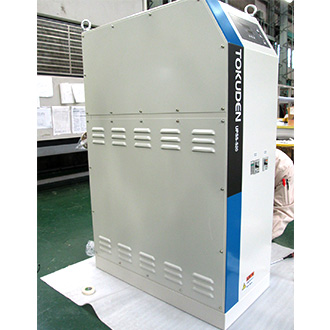

  • 側面

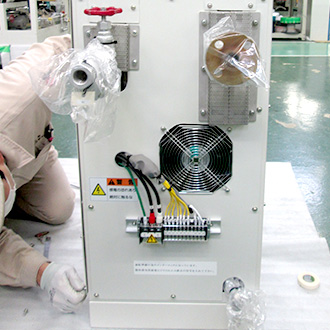

  • 背面

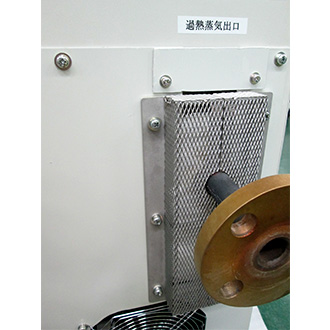

  • 過熱蒸気出口
過熱蒸気発生装置UPSSパンフレット ダウンロードフォームはこちらから

過熱蒸気発生装置UPSS 1200℃ Sシリーズのオプション機能

  • カスケード制御機能(外部温度制御):UPSS®本体と離れた場所の蒸気温度制御ができます。
  • リサイクル蒸気導入口:出力した過熱蒸気をUPSS®に戻して再利用することが可能になる、戻り蒸気の取入口を備えます。
  • [併用可能]異種気体混合加熱機能※1:窒素、アルゴン等の不活性気体ならUPSS®の最高温度まで、空気なら最高400℃まで昇温できます。
  • [併用可能]異種気体加熱機能※2:①過熱蒸気⇔熱風切替、②どちらか専用運転、③異種気体混合機能(上述オプション)を兼ね備えます。
  • ※1 機能1:過熱蒸気の専用運転 機能2:異種気体混合機能
    異種気体がN2, Ar等の不活性気体の場合はUPSSの最高温度まで可、空気の場合はMax.400℃
  • ※2 機能1:過熱蒸気⇔異種気体切替 機能2:過熱蒸気または異種気体の専用運転
    機能3:異種気体混合機能
    異種気体がN2, Ar等の不活性気体の場合はUPSSの最高温度まで可、空気の場合はMax.400℃

過熱蒸気発生装置UPSS 1200℃ Sシリーズの仕様

型式 UPSS-S20H UPSS-S60H UPSS-S120H UPSS-S200H
蒸気発生量
(kg/h)
20 60 120 200
最高温度
(℃)
1200 1200 1200 1200
入力電源 3相
200/220
3相
200/220
3相
200/220
3相
400/440
入力電流
(A)
100 170 320 270
加熱容量
(kW)
15.5 46 92 155
効率(%)
at 700℃
95 95 95 95
500 600 700 800
奥行 1000 1200 1600 1800
1300 1500 1600 1800
概算重量
(kg)
250 450 600 800

※特性値は700℃においての値です。
※本製品は関西電力株式会社との共同開発によるものです。
