レンタルのご案内

UPSS-Wシリーズレンタルできます!

※レンタル期間は最短1週間から最長1年間可能です。※費用は弊社営業担当にお問い合わせください。

お問い合わせはこちら

導入されたお客様の声

  • 従来の熱風加熱に対して大幅な時間短縮になった!
  • 高温化により、今までできなかった熱加工が可能に!
  • 製品の仕上がりの品質が大幅に向上した!
  • UPSSの特長
  • 過熱蒸気とは?

レンタル用UPSS 主仕様

型式 UPSS-W5.0 UPSS-W20 UPSS-W60
電源 3相200/220V
電流 35A 115A 300A
蒸気温度 200~700℃
蒸気量 5kg/h 20kg/h 60kg/h
外形寸法
幅×奥行×高さ
550×950×975mm
キャスター高さ70mm除く
800×1350×1100mm
キャスター高さ145mm除く
1000×1550×1325mm
キャスター高さ145mm除く
総重量 300kg 650kg 1000kg
昇温時間
昇温開始後700℃迄
約40分 約20分
水入口 端末 Rc1/4(メネジ) Rc3/8(メネジ)
過熱蒸出口 端末 10K10Aフランジ 10K15Aフランジ 10K25Aフランジ
オーバーフロー出口 端末 R1/4(オネジ) R1/2(オネジ)
  • 上記以外の機種をご要望の場合は、弊社営業担当にお問い合わせください。
  • 蒸気量は最大25%まで絞れます(例えば、W60は15kg/hまで可能)。
  • その他、詳細寸法及び仕様は、装置図面をご確認ください。

お客様でご準備いただくもの

RO逆浸透膜式純水装置

RO逆浸透膜式純水装置

お客様にてご購入される際は、株式会社環境テクノス製を推奨いたします。

  • イオン交換式純水装置の使用は厳禁です。
  • 弊社でも何台かお貸し出し可能なものがございます。
  • 精製水を購入され、それを装置内に圧送されても問題ありません。
  • UPSSへの供給水の水質基準は下表によります。
項目 基準値
pH 6~8
電気伝導度 1~10μS/cm
全有機体炭素 ≦0.5mg/L
亜鉛 ≦0.5mg/L
シリカ ≦20μg/L
試験用処理装置

試験用処理装置

貴社既存の装置を蒸気導入可能なように改造いただくのもよいですし、新設されるのもよいかと思います。それぞれについての弊社から御提案できる注意事項については「試験用処理装置 ご準備の際の注意点」に記載しております。

その他ご準備いただくもの

電源(上仕様による)、工業用水、電線、配管、断熱材、温度センサー、記録計 など

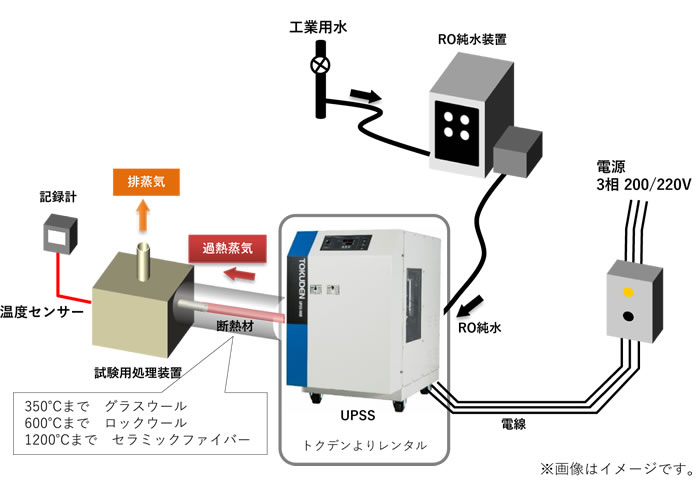

装置レイアウト例

設置・運転上の注意点

  • UPSSに供給する水はRO純水装置で製造された純水のみ使用可能です。イオン交換式純水装置の使用は厳禁です。また、水道水や井戸水の使用も厳禁です。これらは種々の不純物を溶解し、その量もまちまちです。この不純物が含まれている水をそのまま使用すると、漏電、スケールの付着、腐食、キャリーオーバー等により、UPSSの効率や寿命に大きな影響を与えます。
  • UPSSから試験用処理装置までの配管は、温度低下を避けるため、できるだけ短く構成し、また配管には温度に応じた断熱処理をしてください。
  • UPSSのアースは端子2か所から、独立に必ず取ってください。感電事故や機器破損の恐れがあります。
  • 電源ケーブルとしては、UPSSの電流値に見合った電線を用意してください。
  • オーバーフロー出口から高温の温水、または100℃程度の蒸気が出る可能性がありますので、やけどに十分に注意してください。
  • 過熱蒸気は目に見えません(無色透明です)ので、やけどに十分に注意してください。
  • 過熱蒸気ですので、100℃以下で凝縮して水滴に戻ります。凝縮によるワークへの水滴の付着を嫌われる場合は、あらかじめ100℃以上に予熱したワークを過熱蒸気処理して下さい。
  • 過熱蒸気は100%水の気体で、人畜無害です。しかし、ワークを熱処理したときの化学反応などにより、有害なガスが発生する可能性がありますので、その場合は排気ガスの処理については十分に配慮してください。
  • 高温におけるやけどを防ぐため、蒸気や高温配管の処理については、十分に配慮してください。また、有害なガスが発生する場合や発火の恐れのあるものを処理される場合は対策を十分にとってください。
  • UPSSの使用によって、お客様の製品の不良、処理装置の破損、または人的被害などの損害が万が一生じた場合には、それら一切の責任を負いかねます。
  • 万が一UPSSをご使用中にお客様の過失によりUPSSに対して著しい損傷があったときのために、保険に加入いただくことを推奨いたします。
  • ご使用の前には必ず「取扱説明書」をよくお読みください。

試験用処理装置 ご準備の際の注意点

  • ワークを処理するチャンバーに通じる過熱蒸気導入口と、チャンバーから過熱蒸気を排出する排気口を設けてください。また、チャンバーの底面には凝縮水回収用のドレン出口を設けてください。
  • 試験用処理装置は、バッチ炉型に限定するものではありません(例えばコンベア式炉でも可)。また、試験用処理装置を設けず、UPSSの過熱蒸気出口配管から吐出した過熱蒸気を直接ワークに噴きつけることも可能です。ただし、蒸気によるやけどや、ワークとの化学反応等で生じたガスの処理において、十分な配慮をお願い致します。
  • 過熱蒸気の吐出圧力は0.15MPa程度です。チャンバー内圧は大気圧+α程度にしかなりません。よって、チャンバーの壁面は強度的に必要以上に頑丈なつくりにする必要はありませんが、耐熱ステンレス鋼などの薄板による気密構造としてください。
  • チャンバー壁面の外側には断熱材を施工してください。チャンバーからの放熱を抑えるとともに、万が一接触した際に、やけどのリスクを低下できます。
  • 高温におけるやけどを防ぐため、蒸気や高温配管の処理については、十分に配慮してください。また、有害なガスが発生する場合や発火の恐れのあるものを処理される場合は対策を十分にとってください。
